Электронные терморасширительные вентили ExV Carel

Семейство EXV Электронные ТРВ (терморасширительные вентили) и системы управления

Компания CAREL представляет свои решения для электронных терморасширительных вентилей (electronic expansion valves, EEV), обеспечивающих пропорциональное регулирование и великолепные технические и функциональные характеристики.

Серия EXV может использоваться в различных установках кондиционирования и охлаждения низкой и нормальной температур, что обеспечивается совместимостью вентилей данной серии с большинством применяемых хладагентов.

Экономия, обеспечиваемая применением технологии EXV, позволяет существенно сократить сроки окупаемости по сравнению с системами, оснащенными механическими ТРВ. Кроме того, доказано и подтверждено, что при использовании EXV в коммерческих холодильных установках и в системах кондиционирования воздуха для серверных экономия, достигаемая за счет снижения потребления электроэнергии, составляет в среднем от 15 до 20% в год, в зависимости от конкретных условий, а в период сезонных пиковых нагрузок – до 30%.

Электронный терморасширительный вентиль и драйвер

Вентиль осуществляет регулирование расхода хладагента через калиброванное сопло, внутри которого расположена подвижная игла конической формы, перемещающаяся под управлением шагового мотора. Внутренний механизм установлен на калиброванных пружинах с шарикоподшипниками. Это позволяет осуществлять очень точную, стабильную и надежную регулировку на протяжении длительного времени, а также устраняет риск заклинивания механизма. Изготовление вентилей EXV осуществляется с использованием лазерной сварки и высококачественных материалов (стандарта AISI 316L и пластмасс), а каждая деталь проходит функциональные испытания. Учитывая увеличение количества эксплуатируемых установок, в которых используется хладагент под высоким давлением, серия EXV может использоваться при перепаде давления до 35 бар и при давлении всасывания 42 бар благодаря высокому усилию, создаваемому приводом. Кроме того, возможность регулировки в обоих направлениях позволяет упростить компоновку контура хладагента в тепловых насосах реверсивного цикла и сократить затраты на монтаж – регулировочный вентиль не требует применения отсечных клапанов.

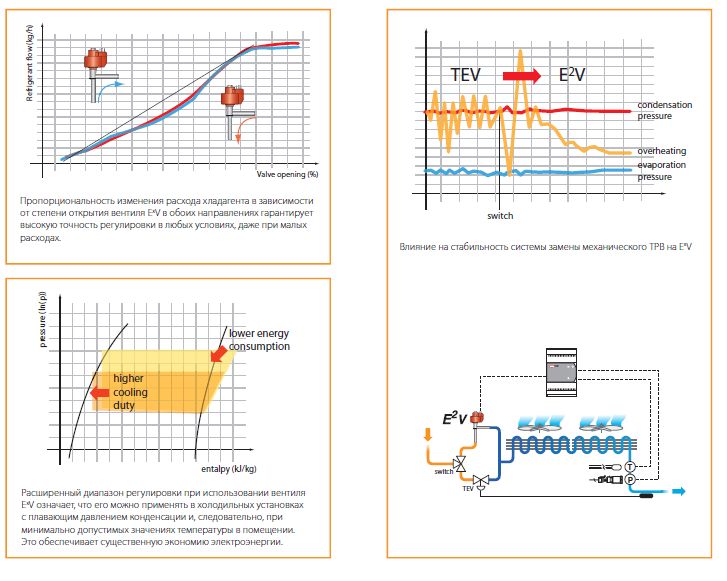

Экономия электроэнергии и высокая точность Расширенный рабочий диапазон и точность регулировки (от 10 до 100% номинального расхода) обеспечивают значительную экономию электроэнергии. Еще одной важной характеристикой EXV является высочайшее качество регулировки и возможность быстрого достижения и затем поддержания стабильных параметров при пуске установки и при изменении нагрузки. Последний аспект имеет особенно большое значение для прецизионного кондиционирования и охлаждения в промышленных установках, где EXV не только гарантирует значительную экономию электроэнергии, но также обеспечивает очень стабильную работу.

Системы управления CAREL предлагает ряд решений для управления электронными терморегулирующими вентилями EXV. Принцип работы EXV основан на управлении перегревом хладагента. Для расчета необходимых для этого параметров на выходе испарителя необходимо установить датчик давления и температуры. Регулировка испарения хладагента осуществляется с использованием разработанного CAREL алгоритма, который в реальном времени рассчитывает оптимальное положение поршня вентиля и перемещает его с помощью встроенного шагового электродвигателя. Обработку показаний датчиков, управление алгоритмом регулирования и перемещением привода можно осуществлять с помощью драйверов, встроенных в контроллеры или с помощью отдельных модулей. В первом случае драйверы встраивают в основной контроллер (например, MPXPRO). Во втором случае отдельный контроллер EVD evolution может быть подключен к следующим устройствам:

программируемый контроллер серии pCO;
контроллер производства CAREL или стороннего производителя, передающий цифровой сигнал на модуль EVD evolution для запуска автономного управления
Для интеграции с конфигурируемым контроллером серии C2 следует использовать драйвер EVD400.

Если применяются программируемые контроллеры, то с помощью системы 1Tool можно оптимизировать алгоритм регулировки таким образом, чтобы настроить его под конкретные требования установки. Если же применяются конфигурируемые контроллеры, имеющийся набор функций обеспечивает весь спектр требований для стандартных систем. Кроме того, в случае применения систем диспетчеризации, возможно предотвращение надвигающихся неисправностей за счет контроля таких значений, как перегрев хладагента, степень открытия клапана, а также других параметров.

EХV: электронный терморасширительный вентиль

E2V, E3V и E4V представляют собой пропорциональные электронные регулирующие вентили, приводимые в действие двухполюсным шаговым электродвигателем. Регулировка осуществляется с помощью откалиброванного штока, который перемещается через отверстие, длина хода составляет 14 мм. Регулировка положения штока осуществляется шаговым электродвигателем, рабочий диапазон которого составляет порядка 500 шагов. Правильная механическая балансировка гарантирует высокую стабильность регулировки перегрева в соответствии с уставкой и быстрое реагирование на переходные процессы. Пропорциональное регулирование также гарантирует отсутствие пульсаций давления в линиях хладагента и более высокую степень регулирования возврата жидкости в компрессор. Выпускаются различные типоразмеры вентилей EXV, для установок мощностью до 250 КВт с различными типами фитингов (медными, латунными, из нержавеющей стали). Программа E2V SELECTION (доступно на сайте ksa.carel. com) поможет быстро выбрать наиболее подходящий типоразмер вентиля. Либо вы можете сделать это с помощью справочных таблиц.

Технические характеристики:
Совместимость с хладагентами: R22, R134a, R404a, R407c, R410a, R744, R507a
Макс. рабочее давление (MOP): 42 бар
Макс. перепад давления (MOPD): 35 бар
Диапазон температур хладагента: -20…65 °C, (-40…65 °C для E2V)
Температура в помещении: -10…50 °C
(-30…65 °C для E2V) Статор: двухполюсный низковольтный (двухфазный)
Ток фазы: 450 мА
Частота управления: 50 Гц ±10
Сопротивление фазы (25 °C / 77 °F): 36 Ом ±10%
Степень защиты оболочки:
IP65 с разъемом E2VCON*;
IP67 с кабелем E2VCAB*
Количество шагов: 480

Контроллер EVD evolution

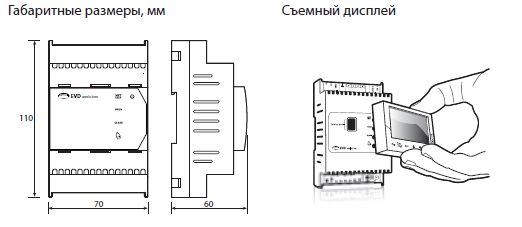

Семейство контроллеров EVD evolution для электронных ТРВ является большим шагом в разработке известной линейки драйверов CAREL, предназначенных для управления перегревом. По сравнению с предыдущими версиями драйверов EVD новое устройство имеет дополнительные функции и новый пользовательский интерфейс, что делает его даже более простым в конфигурировании. Новый графический дисплей и простая процедура программирования позволяют запустить контроллер после установки всего четырех параметров: тип используемого хладагента, модель вентиля, тип датчика давления и характер применения (чиллер, холодильный прилавок и т.д.). Выбор параметров происходит через меню съемного ЖК- дисплея. Кроме того, EVD evolution оснащен светодиодными индикаторами для контроля основных параметров. Контроллер EVD evolution может подключаться к контроллерам серии pCO или к системе диспетчеризации, основанной на PlantVisorPRO для интегрированного управления драйверами через интерфейсы tLAN (EVD0000E00), pLAN (EVD0000E10) или RS485/Modbus® (EVD0000E20). Также контроллер может работать самостоятельно, при этом для включения/выключения используется дискретный вход. Кроме того, EVD evolution может быть использован как простое исполнительное устройство с аналоговым входом 4 – 20 мА или 0 – 10 В Новое семейство EVD evolution способно выполнять некоторые другие функции в дополнение к управлению перегревом, такие как: управление байпасированием горячего газа, управление давлением испарителя (EPR) и управление вентилем газового охладителя в системах с транскритическими контурами на CO2. Другие функции управления включают поддержание давления конденсатора или функцию «модулирующего термостата».

Технические характеристики:
Источник питания: 24 В~ (+10/-15%) 50/60 Гц
Аварийный источник питания: 22 В- ±5%.
(Если установлен опциональный модуль
EVBAT00200/300)
Питание активных датчиков (VREF):
программируемый выход: +5 В- ±2% или 12 В-
±10%
Потребляемая мощность: 30 ВА
Условия эксплуатации: -10…60 °C; <90% отн.
влажности без конденсации
Условия хранения: -20…70 °C; <90% отн. влажности без конденсации

Датчики:

S1: давления ратиометрический, давления электронный, давления комбинированный ратиометрический
S2: низкой температуры NTC, высокой температуры NTC, комбинированный NTC
S3: давления ратиометрический, давления электронный, давления комбинированный ратиометрический
S4: низкой температуры NTC, высокой температуры NTC, комбинированный NTC

Релейный выход: нормально открытый контакт, 5 A 250 В~ на резистивную нагрузку, 2 A 250 В~ на индуктивную нагрузку Подключение: экранированный кабель Монтаж: на DIN-рейку Степень защиты оболочки: IP2
