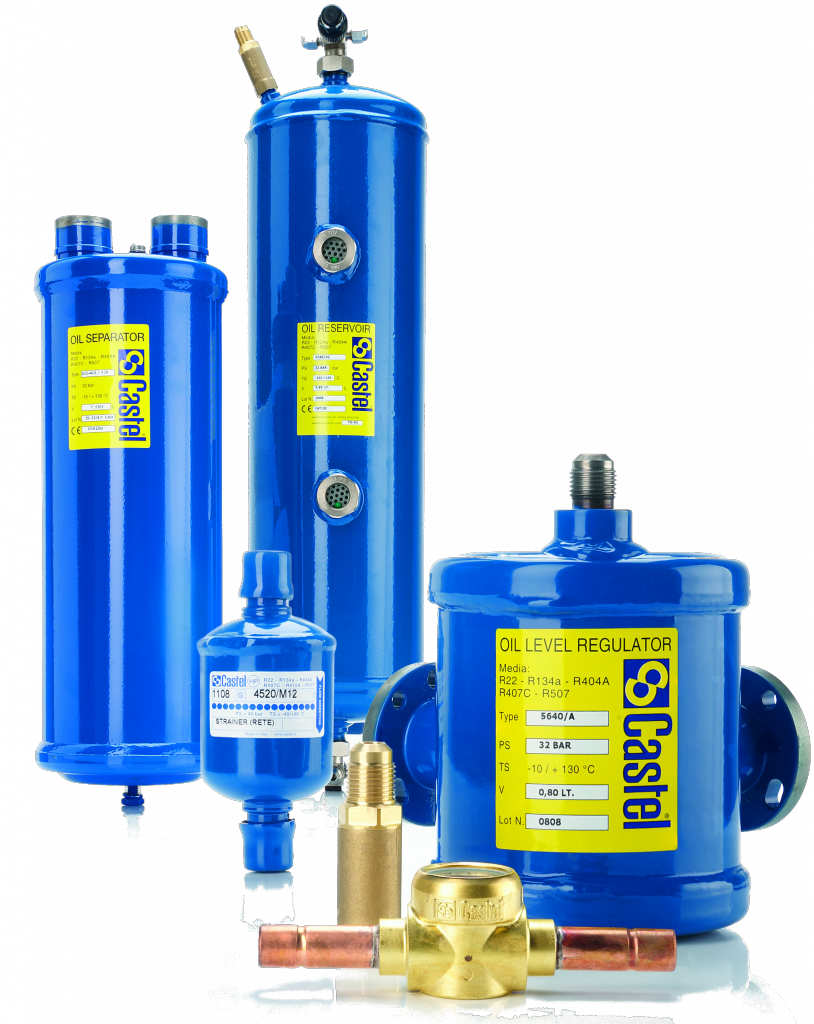

Компоненты масляных систем Castel

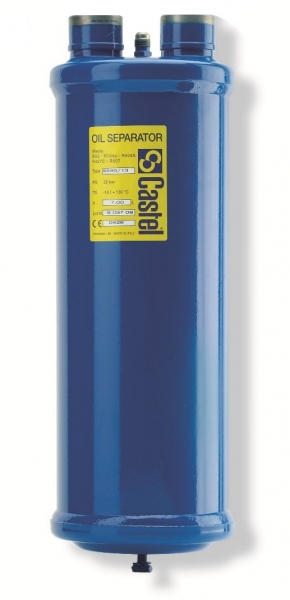

Маслоотделители
Маслоотделители предназначены для уменьшения уноса масла из компрессора в систему путем отделения его от газа и возвращения в компрессора. Использование маслоотделителей позволяет стабилизировать снабжение компрессора маслом на всех режимах нагрузки.
|
Модель
|
Соединение под пайку ODS
|
Патрубок для масла, SAE
|
Добавление масла, кг
|
|
|
5540/4
|
1/2"
|
-
|
1/4"
|
0,4…0,5
|
|
5540/5
|
5/8"
|
16
|
||
|
5540/7
|
7/8"
|
-
|
||
|
5540/9
|
1. 1/8"
|
-
|
||
|
5540/11
|
1. 3/8"
|
35
|
||
|
5540/13
|
1. 5/8"
|
-
|
3/8"
|
0,6…0,7
|
|
5540/M42
|
-
|
42
|
||
|
5540/17
|
2. 5/8"
|
54
|
||
Масляные ресиверы
Эти маслосборники применяются в системах контроля уровня масла низкого давления и обеспечивают рабочий уровень масла. Количество масла, циркулирующего в системе охлаждения, изменяется в зависимости от условий эксплуатации. Ресивер сглаживает эти колебания, представляя собой дополнительную емкость для масла.
|
Тип
|
Соединения
|
Обьём, л
|
Р макс., бар
|
||
|
Вход масла
|
Выход масла
|
Вентиляц. клапан давления
|
|||
|
5740/2G
|
1 " UNS for 3/8" SAE
|
1 "UNS for 3/8" SAE
|
3/8" SAE
|
7.56
|
32.00
|
|
5740/3G
|
11.34
|
||||
|
5740/4G
|
14.10
|
||||
Все эти модели снабжены:
- двумя смотровыми стеклами с индикаторами внутри для проверки уровня масла в резервуаре. Эти смотровые стекла уже установлены производителем;
- двумя клапанами типа роталок для легкого залива и слива масла. Эти клапаны не вмонтированы в маслосборник, но входят в комплектацию, как и соответствующие им тефлоновые прокладки. Покупатель может установить клапаны типа роталок в маслосборник в удобном для него положении;
- резьбовым соединением SAE 3/8′′ сверху маслосборника для установки дифференциального клапана давления.
Механические регуляторы уровня масла
|
Тип
|
Соединения
|
Объем,л
|
Дифференциал давления масла (1) [bar]
|
||
|
Картер компрессора
|
Проверка уровня масла
|
Вход для масла [SAE резьба]
|
|||
|
5640/А
|
Фланцевый с 3 болтами диам. 1.7/8" и 4 болтами диам.50 mm
|
Фланцевый с 3 болтами д. 1.7/8" и 4 болтами д. 50 мм
|
3/8"
|
0.8
|
0,35/2,1
|
|
5640/B
|
2 вмонтированныхсмотровых стекла
|
||||
|
5640/C
|
1 вмонтированное смотровое стекло
|
||||
|
5640/D
|
|||||

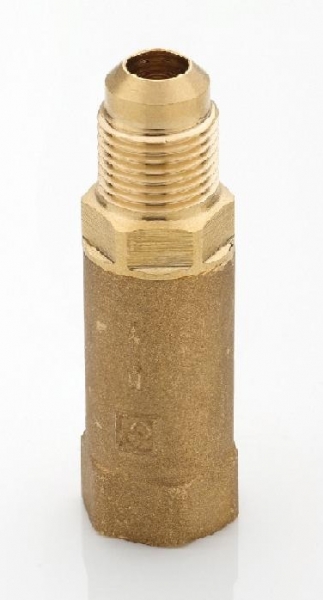

Дифференциальный клапан для масляного ресивера
|
Тип
|
SAE Резьбовое соединение
|
Дифференциал давления [bar]
|
TS [°C]
|
||
|
вход
|
выход
|
min.
|
max.
|
||
|
3150/Х01
|
3/8" внутр.
|
3/8" наруж.
|
0.35
|
-40
|
+105
|
|
3150/Х02
|
1.40
|
||||
