Главная » Автоматика » Castel » Предохранительные клапаны Castel
Предохранительные клапаны Castel
Общее описание:
Клапаны серии 3060 - несбалансированные предохранительные клапаны прямой нагрузки.
Открытие клапана производится посредством давления хладагента на его седло, если давление превышает противодействующую силу пружины, удерживающей седло.
Корпус изготавливается штамповкой с последующей механической обработкой.
В него входят следующие элементы:
- наконечник с гнездом под плоское уплотнение;
- направляющая седла;
- держатель пружины;
- резьбовое гнездо регулирующей гайки.
Применение:
Предохранительные клапаны серии 3060 применяются для защиты элементов установок от возможного избыточного давления, например:
- оборудования холодильных систем и тепловых насосов :конденсаторов, ресиверов, испарителей, баков, нагнетательных линий, теплообменников, маслоотделителей, трубопроводов;
- сосудов под давлением;
Совместимость с хладагентами :
- клапаны могут применяться для всех общепринятых хлорсодержащих хладагентов в жидком и газообразном состояниях;
- клапаны могут использоваться для воздуха или азота.
Клапаны серии 3060 - несбалансированные предохранительные клапаны прямой нагрузки.
Открытие клапана производится посредством давления хладагента на его седло, если давление превышает противодействующую силу пружины, удерживающей седло.
Корпус изготавливается штамповкой с последующей механической обработкой.
В него входят следующие элементы:
- наконечник с гнездом под плоское уплотнение;
- направляющая седла;
- держатель пружины;
- резьбовое гнездо регулирующей гайки.
Применение:
Предохранительные клапаны серии 3060 применяются для защиты элементов установок от возможного избыточного давления, например:
- оборудования холодильных систем и тепловых насосов :конденсаторов, ресиверов, испарителей, баков, нагнетательных линий, теплообменников, маслоотделителей, трубопроводов;
- сосудов под давлением;
Совместимость с хладагентами :
- клапаны могут применяться для всех общепринятых хлорсодержащих хладагентов в жидком и газообразном состояниях;
- клапаны могут использоваться для воздуха или азота.
|
Тип
|
Пропускная способность, м3/ч
|
Резьба входного-выходного патрубка
|
Диапазон давлений настройки [бар]
|
Площадь проходного сечения, мм2
|
К-т сброса Kd
|
|
Предохранительные клапаны
|
|||||
|
3030/44С
|
-
|
1/2" ÷ 3/4"
|
8 ÷ 50
|
113
|
0.9
|
|
3030/66С
|
-
|
3/4" ÷ 3/4"
|
8 ÷ 50
|
113
|
0.9
|
|
3030/88С
|
-
|
1" ÷ 1.1/4"
|
8 ÷ 50
|
298
|
0.83
|
|
3060/23С
|
-
|
1/4" ÷ 3/8"
|
9 ÷ 50
|
38.5
|
0.63
|
|
3060/24С
|
-
|
1/4" ÷ 1/2"
|
9 ÷ 50
|
38.5
|
0.69
|
|
3060/33С
|
-
|
3/8" ÷ 3/8"
|
9 ÷ 50
|
38.5
|
0.63
|
|
3060/34С
|
-
|
3/8" ÷ 1/2"
|
9 ÷ 50
|
38.5
|
0.69
|
|
3060/45С
|
-
|
1/2" ÷ 5/8"
|
9 ÷ 50
|
70.9
|
0.45
|
|
3060/36С
|
-
|
3/8" ÷ 3/4"
|
9 ÷ 50
|
78.5
|
0.92
|
|
3060/46С
|
-
|
1/2" ÷ 3/4"
|
9 ÷ 50
|
78.5
|
0.93
|
|
Трёхходовые вентили для предохранительных клапанов*
|
|||||
|
Тип
|
Пропускная способность,м3/ч
|
Резьба входного-выходного патрубка
|
Предохр. клапан
|
Тmin ÷ Tmax, °C
|
|
|
3032/44
|
3.30
|
1/2" ÷ 1/2"
|
3060/45C 3060/46C
|
-50…+150
|
|
|
3032/64
|
9.00
|
3/4" ÷ 1/2"
|
3030/44C
|
||
|
3032/66
|
9.00
|
3/4" ÷ 3/4"
|
3030/66C
|
||
|
3032/88
|
14.50
|
1" ÷ 1"
|
3030/88C
|
||
|
3032/108
|
20.00
|
1.1/4" ÷ 1"
|
3030/88C
|
||
|
Запорные шаровые клапаны для предохранительных вентилей**
|
|||||
|
Тип
|
Пропускная способность,м3/ч
|
Резьба входного-выходного патрубка
|
Предохр. клапан
|
Тmin ÷ Tmax, °C
|
|
|
3063/44
|
5
|
1/2"
|
3060/45C; 3060/46C
|
-50…+150
|
|
|
3033/44
|
10
|
1/2"
|
3030/44C
|
||
|
3033/88
|
20
|
1"
|
3030/88C
|
||
Предохранительные клапаны 3030 и 3060

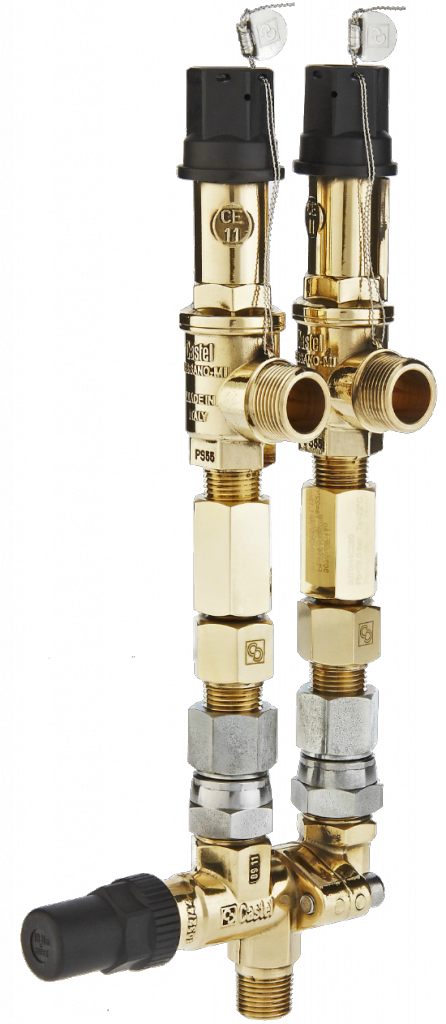

*Трехходовой клапан позволяет переключаться с одного предохранительного клапана на другой, чтобы иметь возможность проводить сервисные работы на изолированном клапане.

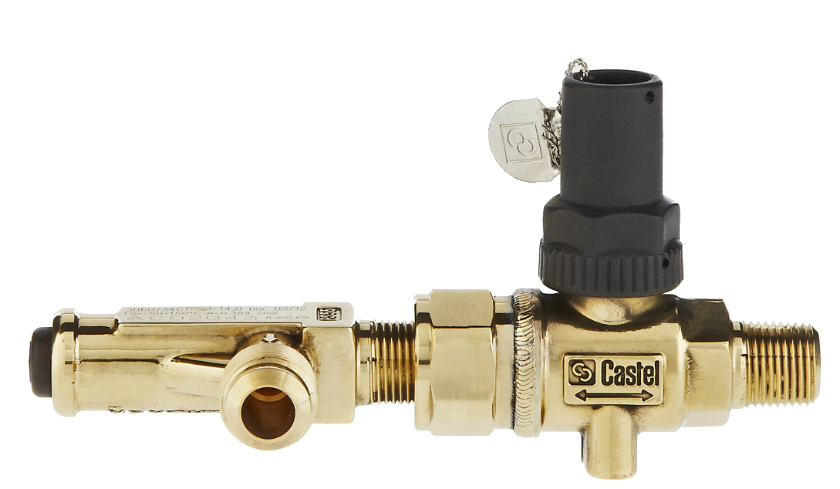

**Запорные шаровые клапаны позволяют снимать предохранительный клапан для периодических проверок или замены без слива хладагента из секций системы.
